S1-1568操作说明

仪器中使用的符号


警告：请参阅用户手册	高压危险	本仪器已达到 EU 标准	本仪器已被双层绝缘保护（等级Ⅱ）

线路电源/ 主电源设备符合当前“C tick”要求	不要当成普通垃圾处理	接地	通用串行总线（USB ）

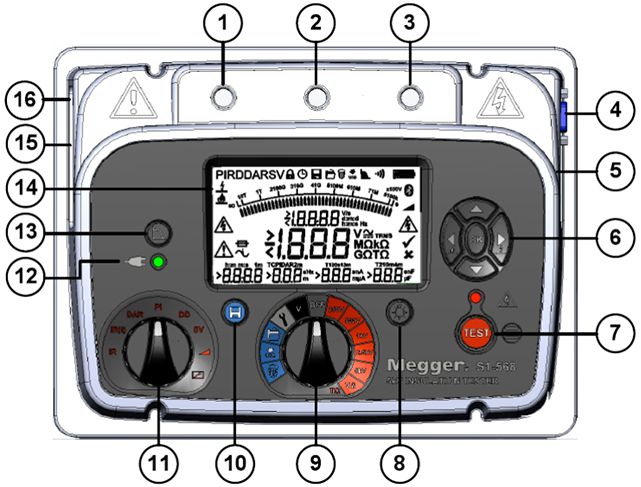

仪器控制和指示

1.正极（+）终端	2.保护（GUARD）终端	3.负极（-）终端	4.9针远程控制插口
5.USB接口	6.导航/OK 按键和燃弧/击穿选择	7.测试（TEST）案件和高压警示LED	8.背光案件
9.中央旋转开关	10.保存按键	11.模式旋转开关	12.交流电源LED指示
13.滤波按键	14.显示屏	15.电源插座	16.功能性接地终端（仅S1-1568）

使用前准备工作

从包装盒中拿出仪器，电源线和布袋。

把测试线袋子夹在仪器箱盖上。

打开盖子熟悉面板左侧的 IEC60320 电源插口的位置和布局。

打开导线包装，把导线放入导线袋

阅读产品使用说明书，尤其是警告部分

仪器盖子上有快速参考。

保存原包装以备以后继续使用。

更多详细说明
